[鍵盤] 羅技 Unifying 機械鍵盤改造

眾所周知, 如果你不知道的話現在也知道了. 羅技的無線技術就是屌.
尤其其 Unifying 技術, 不論是在延遲 穩定性 省電效率無人能出其右.
(有的話拜託告訴小弟, 我要買)
允許多個裝置共用一個接收器, 在大家對USB port越來越小器的現代,
更是殺手級的特色.
(藍牙雖然也不用很多接收器, 但在延遲方面的表現還是遠不如2.4G,
Unifying 則幾乎感覺不出延遲, 實測拿來打FPS也不會有什麼壓力.)
// 這邊放影片

圖為K540

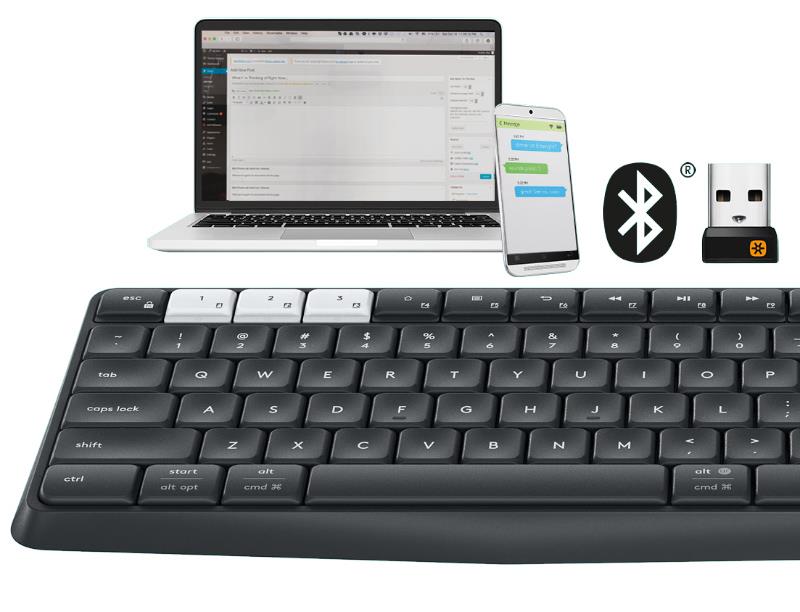

2016年底, 羅技推出了一把 K375s 多工無線鍵盤, // 這邊放產品圖

這把鍵盤的無線功能, 真的是不給活路了!
除了 Unifying 技術, 竟然還能以藍牙連接, 並在三個裝置間快速切換,
這可是在本魯多年前買三千多塊的 K810 才有的功能啊!
多了 2.4G, 六顆可自定義按鍵, 幾百有找重點(?)還送支架!
這樣要叫其他廠商玩什麼... 看到時真的難以掩飾本宅的震驚...
(真的不是業配, 我講得飛上天羅技也不會給我錢)

---

不過可惜到手後沒多久, 我就收起來了.
原因有幾個,

熵很大...

1. 太大了, 認識鄙人的人都知道敝人的座位如戰場般擁擠混亂,
   難以容下標準大小的鍵盤, 幾乎都是用80%以下長度的.
2. 這把是薄膜, 手感真的母湯. 雖然說並不是薄膜都不好,
   例如K810 K540/K545的手感, 就令在下讚不絕口.
   但 K375s 的手感可說是有口 皆噴.
3. 把右上角的三個鍵拿掉了, 原因不明.
   雖然 Pause/Break 這個按鍵真的是跟納智菌比廢,
   但 PrintScreen 這個按鍵還要靠 Fn 組合才能按出來,
   羅技真的是 Genius.jpg (懷疑是為了要放電池, 又得維持尺寸吧)
   // 這邊放圖
4. 沒大寫鎖定指示燈, 雖然我都把 CapsLock 當成 Fn 來用,
   但按的時候鍵盤沒有跟著亮一下, 還是有點寂寞啊!
   知道羅技就是省電, 但連個 LED 的電也在摳, 小氣過了頭吧~

---

不過筆者身為一個專業單身的工程師, 遇到問題 當然不是要

傾聽抱怨並安撫她的感受

而是想辦法解決啊!!!

請不要叫憂鬱症患者開心一點

有東西斷了腿當然不是安慰他, 而是接上他的腿, 翻譯翻譯.
開拆改造!
// 這邊放主控小板圖

採用 Nordic 晶片, 連線又快又穩

1.
   找矩陣: 這邊就BJ4掃描矩陣觸發什麼碗糕的原理了.
   原因不是篇幅不夠, 而是我也不懂(O)
   (我那麼多廢話看起來像是有在省的嗎? 但看這裡想學什麼高深的學問, 就像是去納智菌找好車一樣啦!)
   吾等凡人只需要了解板子上有27根針, 4根是用來控制LED的. 剩下9+14根,
   只要把9根中的某一根和14根中的某一根接在一起, 就會觸發某個鍵.
   9*14 就能組合出 118 (跪了)種功能.
   // 放薄膜圖
   話說等到試完才發現網路上有中國人已經做好的 Excel, 幹把時間還我
   // 放檔案截圖和連接
2. 接出來, 方便連接
   // 放排針圖

感謝佛心大神無私分享

要買軟排線以及FPC連接器

然後先用DIP的按鍵開關取代 Cherry 軸做一把數字鍵盤來試試水溫,

(Cherry軸一顆十塊錢, 拿來實驗真的是太傷本了)

嗯, 能動

// 放影片 下次傳Pornhub吧

(看起來很厲害的樣子, 實際上只是重複阿貝大很早就搞過的事情而已)
(他還以此弄出了完成度高到可以賣的商品 Amo Pad, 那才真的猛啊)

---

野心開始大膽, 想法逐漸母湯...

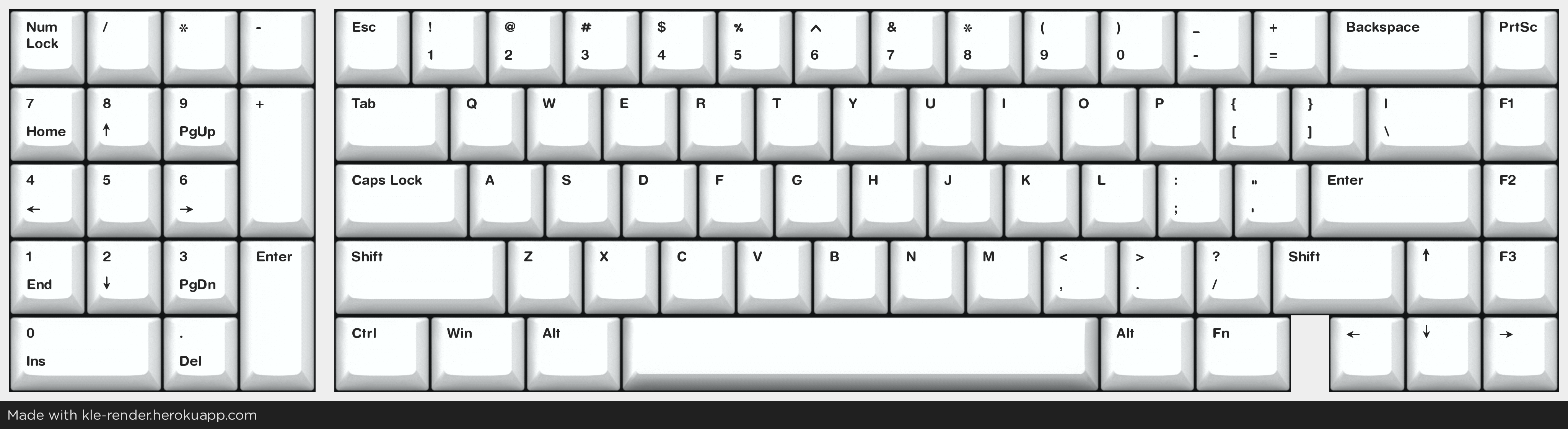

我要弄一把左配數字鍵的迷你鍵盤!!
// 放KLE想像圖

不明覺厲啊

我已經有數字鍵, 想說可以沿用, 我再做右邊的主鍵區就好.
// 放3D工程圖

之前幫朋友畫的PCB, 直接沿用看看

雷切出來, 並插上軸(感謝 pinkb, 奕勳, POPO 三位大大贊助本窮免費的軸)
// 放圖, 有塑膠柱腳架的那張

開始飛線, 第5~14pin用黃線, 15~27藍線用以區別
// 放半完成蜘蛛網

施作中

背後有夠難看的蜘蛛網

上機測試

老實說實在是弄不完, 五小時已經是耐力極限, 其實還有些線沒接到但就放棄了.

本次動手結論: 還是乖乖 layout PCB, 時間太多才在那邊跟人家飛線, 根本沒省到錢啊!

下篇預告: 買來開箱就能直接用的 Unifying 機械鍵盤, 真棒!
